Wi-Fi-контроллер винтажных ёлочных гирлянд 24 В (ESP-12, симисторы BT149)

Плата беспроводного управления «винтажными» ёлочными гирляндами на 24 В (с лампами накаливания), которые обычно управляются прямоугольной зелёной коробочкой с одной кнопкой.

Автор хотел переиспользовать старые гирлянды 24 В переменного тока (общий провод плюс отдельный провод на каждую группу ламп) вместо современных адресных светодиодов WS2812. Плата управляет ими по Wi-Fi.

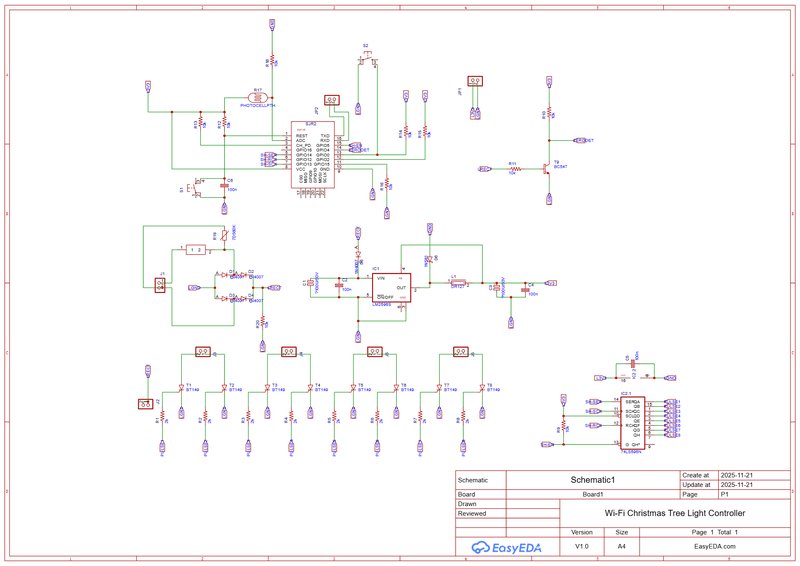

Плата использует модуль ESP-12 для Wi-Fi; лампы коммутируются симисторами BT149, что позволяет делать собственные анимации: плавное разгорание, мигание, медленное и быстрое «движение» и многое другое. Входное питание — по-прежнему 24 В переменного тока, так что оригинальный трансформатор можно оставить, лишь перекоммутировав провода на клеммник.

ESP-чип программируется прямо на плате через 4-контактный разъём; есть две кнопки для перебора анимаций (вперёд/назад) и место под опциональный фоторезистор (для автоматического отключения гирлянды днём). Все компоненты, кроме Wi-Fi-модуля, выводные — проект удобен для самостоятельной сборки. На обратной стороне — цветная тематическая шелкография.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/p210/wi-fi-christmas-tree-light-contr
