Зарядное устройство 100 Вт USB Power Delivery 3.0 с программируемым выходом PPS
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-937-100-w-usb-pd-pps-power-supply-using-innoswitch3-pd-powigan-and-hiper-pfs4
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует зарядное устройство на 100 Вт с USB Power Delivery 3.0 и программируемым выходом PPS 3,3–21 В / 5 А (с ограничением мощности 100 Вт), достигая плотности 15 Вт/дюйм³. Основа — InnoSwitch3-PD с ключом на нитриде галлия (INN3870C-H805), корректор HiperPFS-4 (PFS7628C) и CAPZero-2.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Зарядное устройство 100 Вт USB Power Delivery 3.0 с PPS.
- Выход PPS 3,3–21 В / 5 А.
- Ключ на нитриде галлия InnoSwitch3-PD + корректор HiperPFS-4.
- Высокая плотность мощности 15 Вт/дюйм³.
- Файлы: схема, инженерный отчёт.

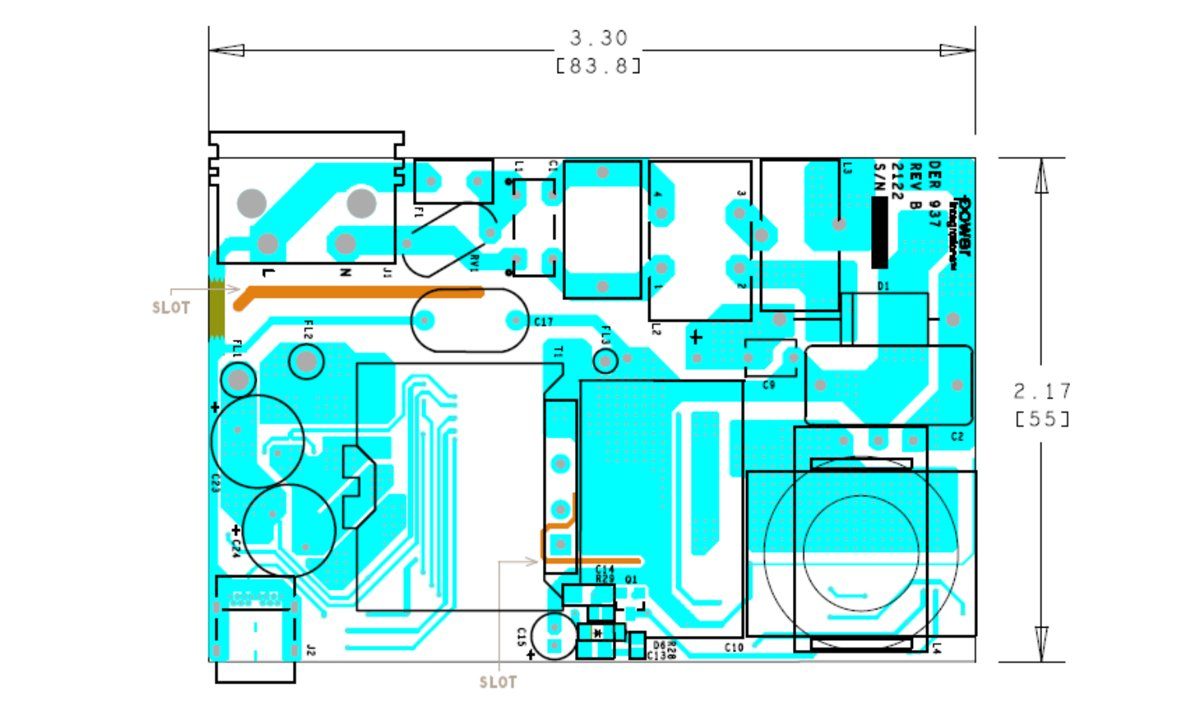

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
