Зарядное устройство 100 Вт USB Power Delivery Type-C
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-602-100-w-usb-pd-type-c-power-supply-using-innoswitch3-cp-and-hiperpfs-4
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует зарядное устройство на 100 Вт с портом USB Type-C и поддержкой USB Power Delivery. Основа — InnoSwitch3-CP с ключом на нитриде галлия (INN3270C-H215) и корректор коэффициента мощности HiperPFS-4 (PFS7628C).
Выходы 5 В/3 А, 9 В/3 А, 15 В/3 А, 20 В/5 А.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Зарядное устройство 100 Вт USB Power Delivery Type-C.
- Ключ на нитриде галлия InnoSwitch3-CP + корректор HiperPFS-4.
- Выходы до 20 В / 5 А.
- Файлы: схема, инженерный отчёт.

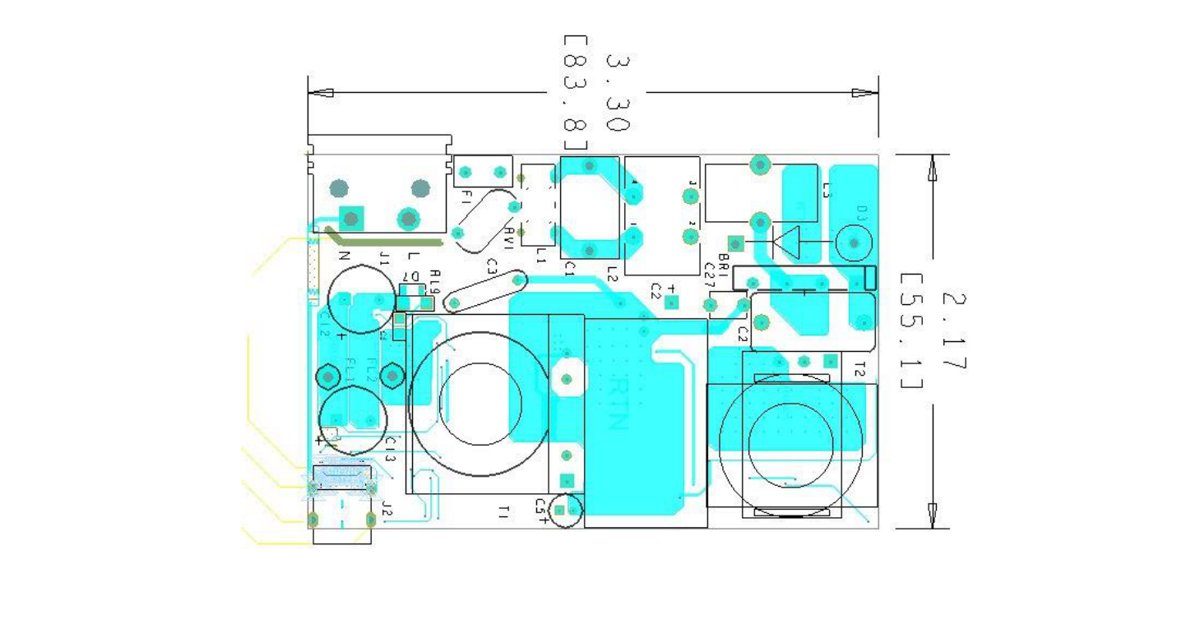

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
