Зарядное устройство 140 Вт USB Power Delivery 3.1 с расширенным диапазоном мощности
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-966-140-w-usb-pd-3pt1-epr-charger-powigan-innoswitch4-cz-clampzero-hiperpfs-5
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует зарядное устройство на 140 Вт по стандарту USB Power Delivery 3.1 с расширенным диапазоном мощности (EPR) для мобильных устройств и ноутбуков. Основа — три микросхемы на нитриде галлия: активный обратноходовой ключ InnoSwitch4-CZ, ClampZero и корректор HiperPFS-5.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Зарядное устройство 140 Вт USB Power Delivery 3.1 (EPR).
- На нитриде галлия: InnoSwitch4-CZ + ClampZero + HiperPFS-5.
- Сверхкомпактное исполнение.
- Для мобильных устройств и ноутбуков.
- Файлы: схема, инженерный отчёт.

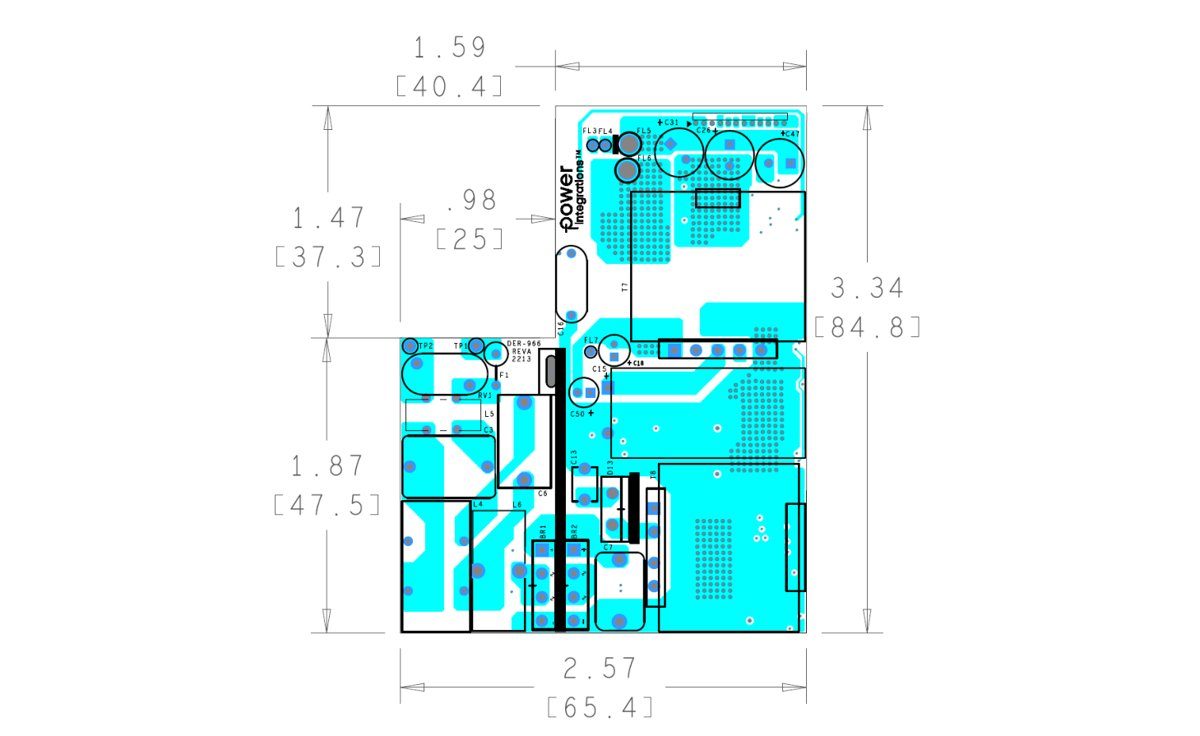

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
