Зарядное устройство 180 Вт высокой плотности для электроинструмента и электровелосипедов

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-930-180-w-high-power-density-battery-charger-power-tools-ebikes-powigan-innoswitch4-cz-clampzero-hiperpfs-5

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует зарядное устройство аккумуляторов на 180 Вт высокой плотности мощности для электроинструмента и электровелосипедов. Основа — три микросхемы на нитриде галлия: активный обратноходовой ключ InnoSwitch4-CZ (INN4177C-H189), ClampZero и корректор коэффициента мощности HiperPFS-5.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Зарядное устройство 180 Вт высокой плотности.
Для электроинструмента и электровелосипедов.
На нитриде галлия: InnoSwitch4-CZ + ClampZero + HiperPFS-5.
Обратноходовая схема с активным ограничителем.
Файлы: схема, инженерный отчёт.

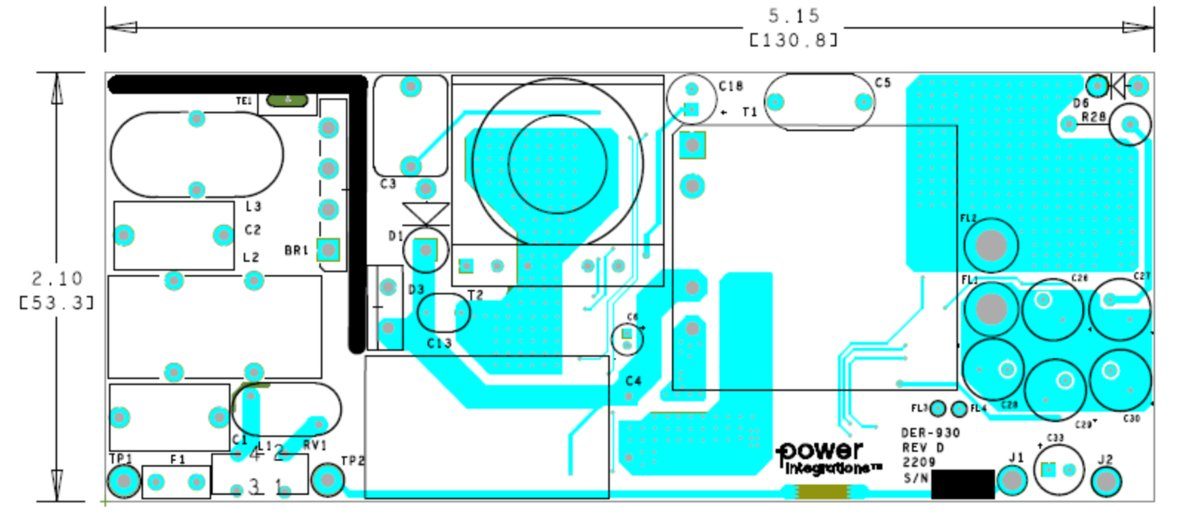

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
