Готовое устройство · источник Power Integrations
Зарядное устройство 25 Вт (5 В / 5 А)
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-538-25-w-high-power-charger-using-innoswitch3-ce
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует зарядное устройство на 25 Вт с выходом 5 В / 5 А на базе микросхемы-ключа InnoSwitch3-CE (INN3165C-H101). Вход 85–265 В переменного тока.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Зарядное устройство 25 Вт.
- Вход 85–265 В AC, выход 5 В / 5 А.
- Микросхема-ключ InnoSwitch3-CE.
- Файлы: схема, инженерный отчёт.

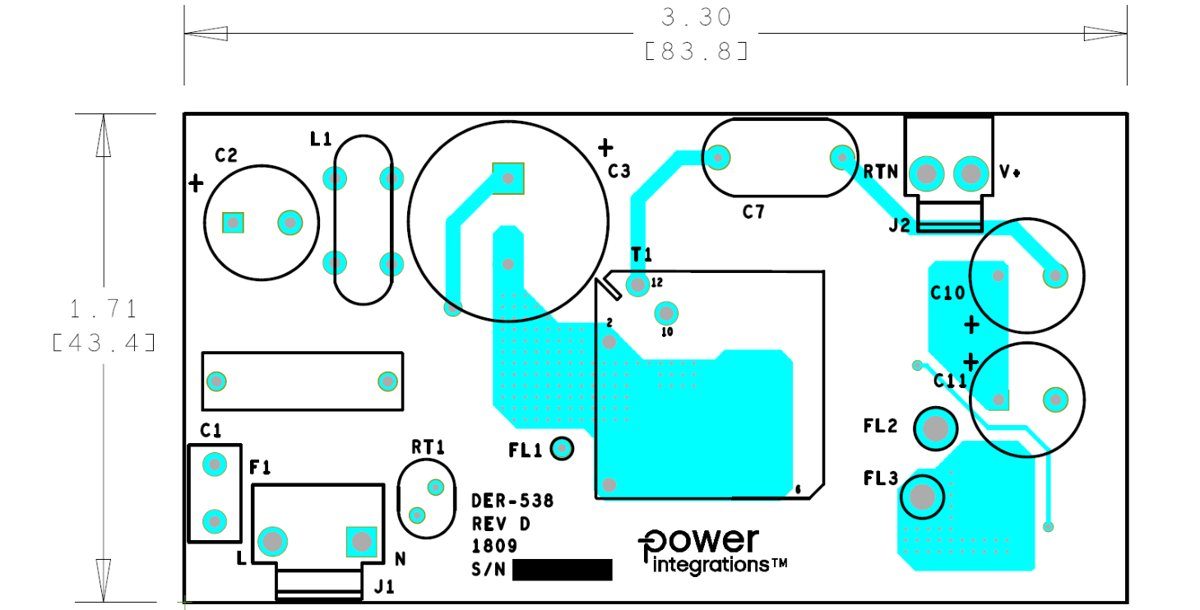

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
