Зарядное устройство 30 Вт USB Power Delivery 3.0 с программируемым выходом PPS
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-836-30-w-usb-pd-30-power-supply-33-v-16-v-pps-output-using-innoswitch3-pd-powigan-inn3878c-h804
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует зарядное устройство на 30 Вт с USB Power Delivery 3.0 и программируемым выходом PPS (3,3–16 В). Основа — InnoSwitch3-PD с ключом на нитриде галлия (INN3878C-H804) и встроенным интерфейсом USB Type-C.
Квазирезонансная обратноходовая топология обеспечивает высокий КПД и компактность.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Зарядное устройство 30 Вт USB Power Delivery 3.0 с PPS.
- Выход PPS 3,3–16 В.
- Ключ на нитриде галлия InnoSwitch3-PD со встроенным USB Type-C.
- Файлы: схема, инженерный отчёт.

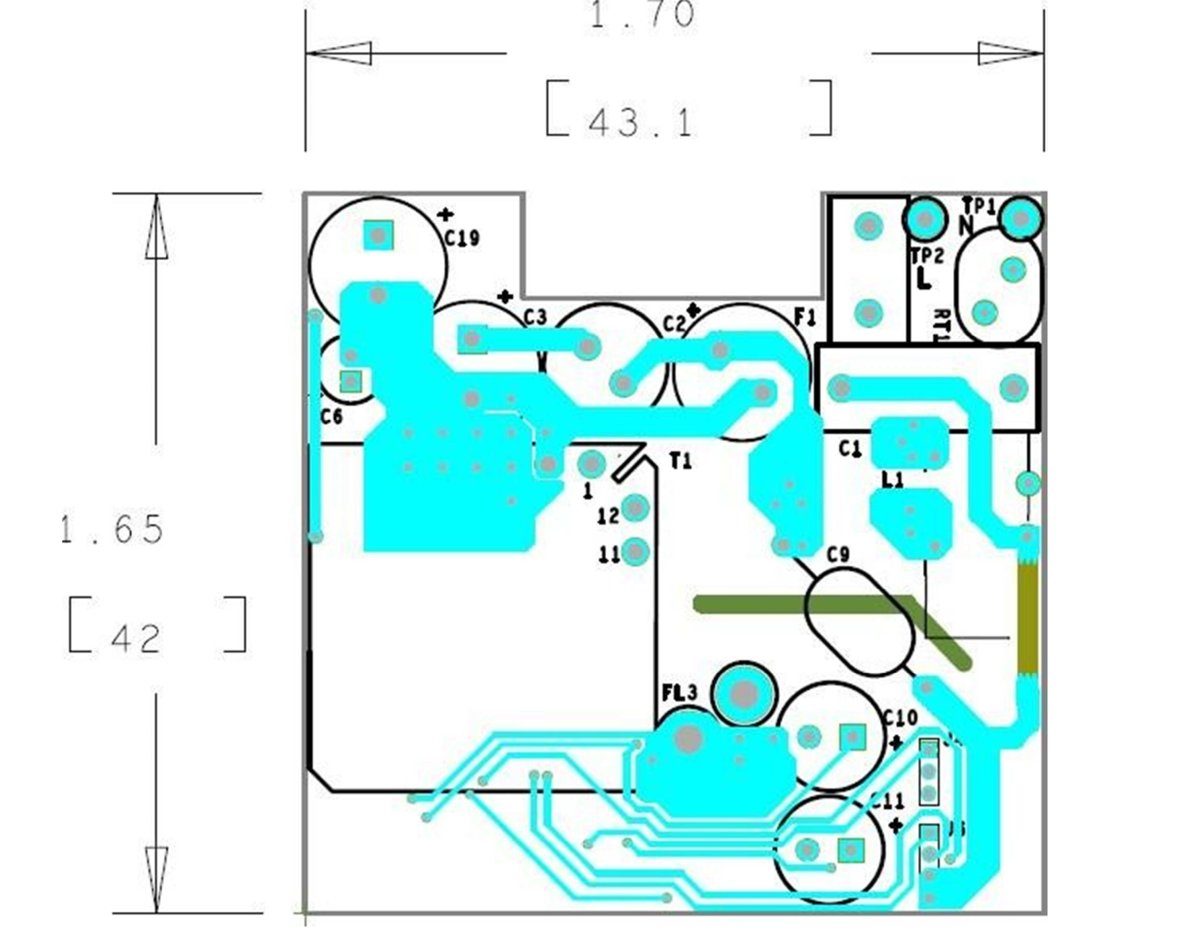

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
