Зарядное устройство 45 Вт USB Power Delivery 3.0 с PPS и режимом 5 А

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-856-45-w-usb-pd-3-3pt3-v-21-v-pps-apdo-5-3pt3-v-11-v-power-supply-using-innoswitch3-pro-powigan-and-labs-vp302-controller

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует зарядное устройство на 45 Вт с USB Power Delivery 3.0, программируемым выходом PPS (3,3–21 В) и режимом повышенного тока (APDO 5 А для 3,3–11 В). Основа — InnoSwitch3-Pro с ключом на нитриде галлия (INN3379C-H302) и контроллер VIA Labs VP302.

Фиксированные профили 5 В/5 А, 9 В/5 А, 15 В и др.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Зарядное устройство 45 Вт USB Power Delivery 3.0 с PPS.
Режим повышенного тока APDO 5 А.
Ключ на нитриде галлия InnoSwitch3-Pro + VIA Labs VP302.
Файлы: схема, инженерный отчёт.

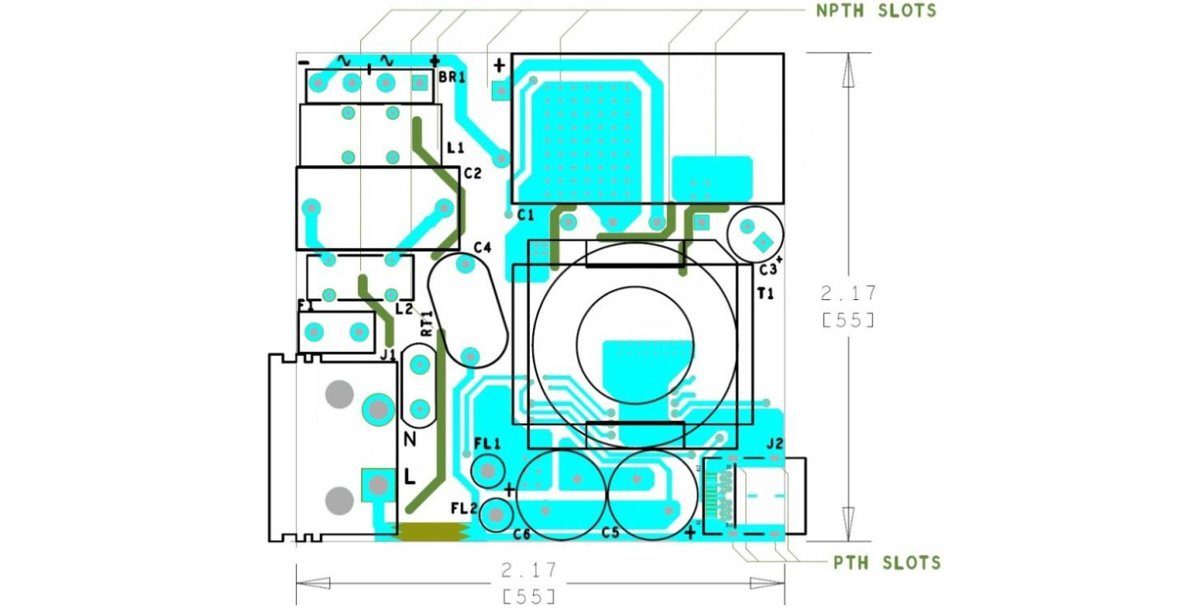

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
