Зарядное устройство 60 Вт USB Power Delivery 3.0 с программируемым выходом PPS
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-803-60-w-usb-pd-3-3pt3-v-21-v-pps-power-supply-using-innoswitch3-pro-and-labs-vp302-controller
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует зарядное устройство на 60 Вт с USB Power Delivery 3.0 и программируемым выходом PPS (3,3–21 В). Основа — InnoSwitch3-Pro с ключом на нитриде галлия (INN3379C-H302) и контроллер VIA Labs VP302.
Выходы 5 В/3 А, 9 В/3 А, 15 В/3 А, 20 В/3 А и диапазон PPS 3,3–21 В.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Зарядное устройство 60 Вт USB Power Delivery 3.0 с PPS.
- Ключ на нитриде галлия InnoSwitch3-Pro + VIA Labs VP302.
- Выходы до 20 В / 3 А, PPS 3,3–21 В.
- Файлы: схема, инженерный отчёт.

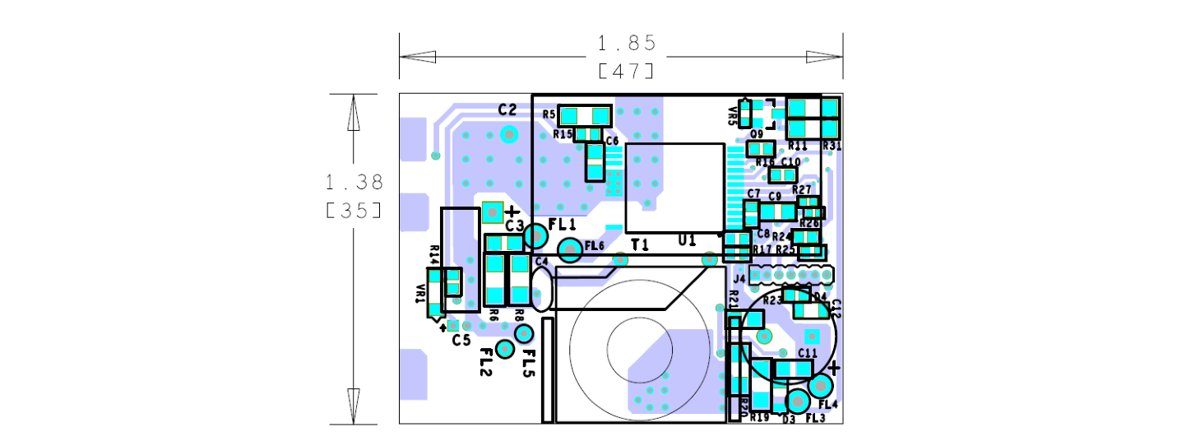

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
