Готовое устройство · источник Power Integrations
Зарядное устройство 65 Вт (20 В / 3,25 А)
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/rdr-747-65-w-power-supply-using-innoswitch3-ep-750-v-powigan-switch
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует зарядное устройство на 65 Вт на базе InnoSwitch3-EP с ключом на нитриде галлия 750 В (INN3679C-H606).
Вход 90–265 В переменного тока, выход 20 В / 3,25 А.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Зарядное устройство 65 Вт.
- Ключ на нитриде галлия 750 В (InnoSwitch3-EP).
- Вход 90–265 В AC, выход 20 В / 3,25 А.
- Файлы: схема, инженерный отчёт.

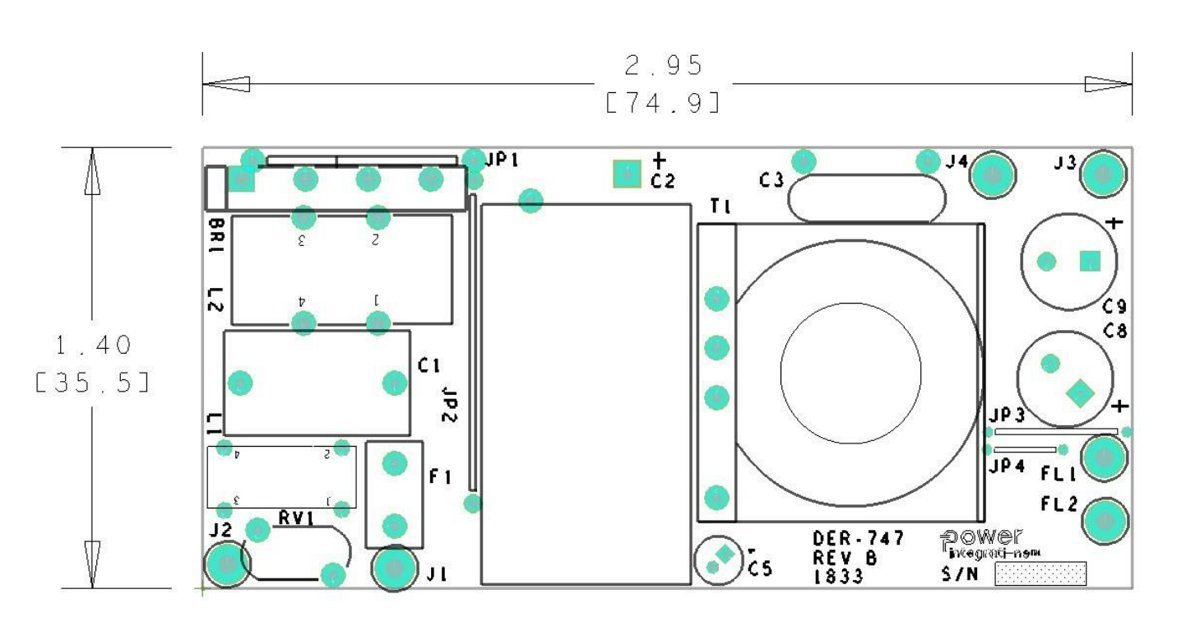

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
