Готовое устройство · источник Power Integrations
Зарядное устройство 72 Вт с КПД 93 %
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-903-72watt-charger-93pct-efficiency-using-innoswitch3-cp-powigan
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует изолированный обратноходовой источник питания на 72 Вт для компактных зарядных устройств и адаптеров. Основа — InnoSwitch3-CP с ключом на нитриде галлия (INN3279C-H215).
КПД до 93 %, встроенное синхронное выпрямление; конструкция нечувствительна к разбросу параметров трансформатора.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Зарядное устройство 72 Вт.
- КПД до 93 %.
- Ключ на нитриде галлия InnoSwitch3-CP.
- Встроенное синхронное выпрямление.
- Файлы: схема, инженерный отчёт.

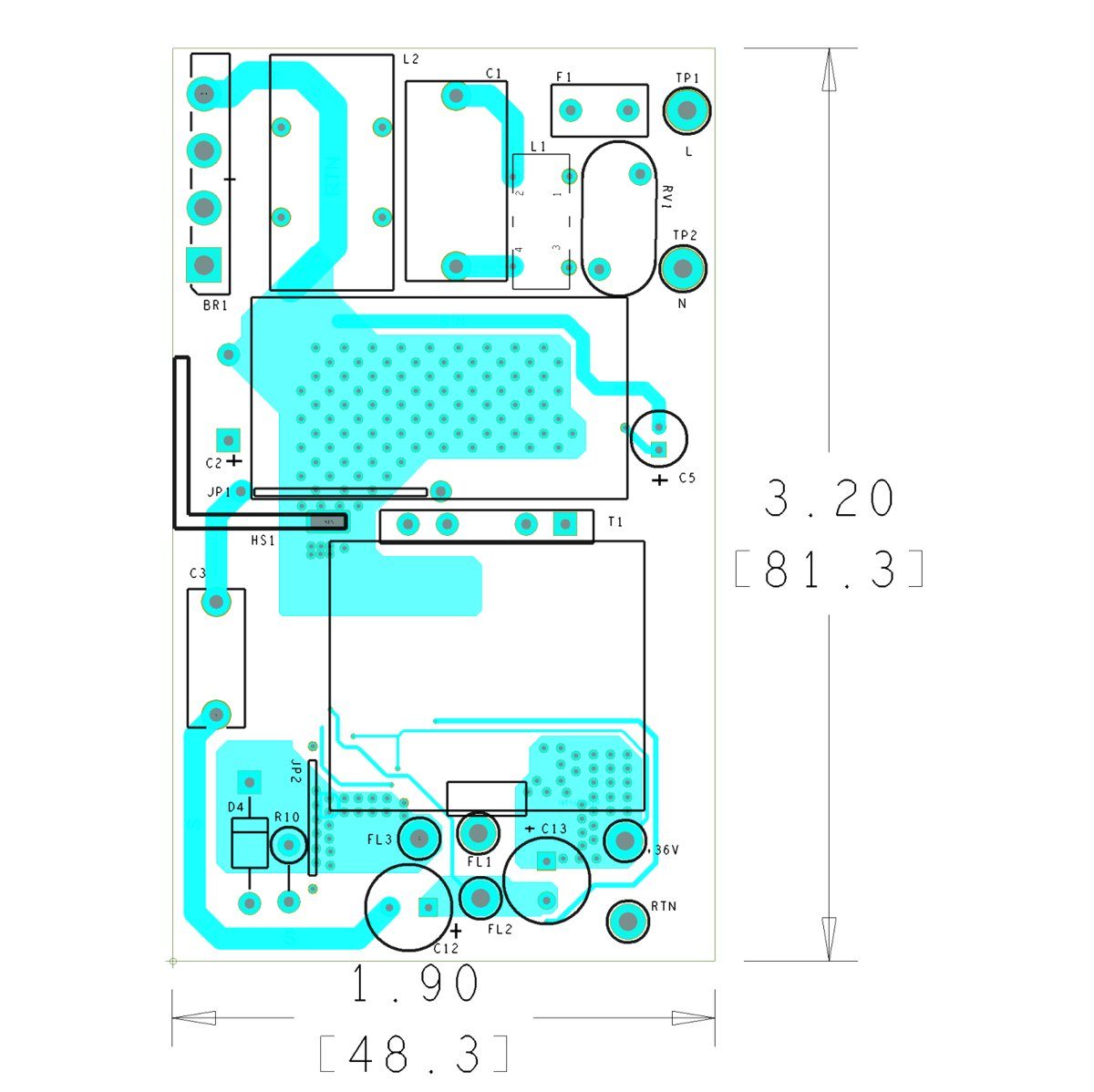

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
