Зарядное устройство 84 Вт для высокого напряжения сети с КПД 93 %

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-915-84watt-charger-93pct-efficiency-using-innoswitch3-cp-powigan

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует изолированный обратноходовой источник питания на 84 Вт для зарядных устройств и адаптеров, работающих от высокого напряжения сети. Основа — InnoSwitch3-CP с ключом на нитриде галлия (INN3279C-H218).

Вход 160–264 В переменного тока, выход 42 В / 2 А. КПД выше 93 %, потребление без нагрузки менее 70 мВт при 230 В.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Зарядное устройство 84 Вт.
Ключ на нитриде галлия InnoSwitch3-CP.
Вход 160–264 В AC, выход 42 В / 2 А.
КПД > 93 %, без нагрузки < 70 мВт.
Файлы: схема, инженерный отчёт.

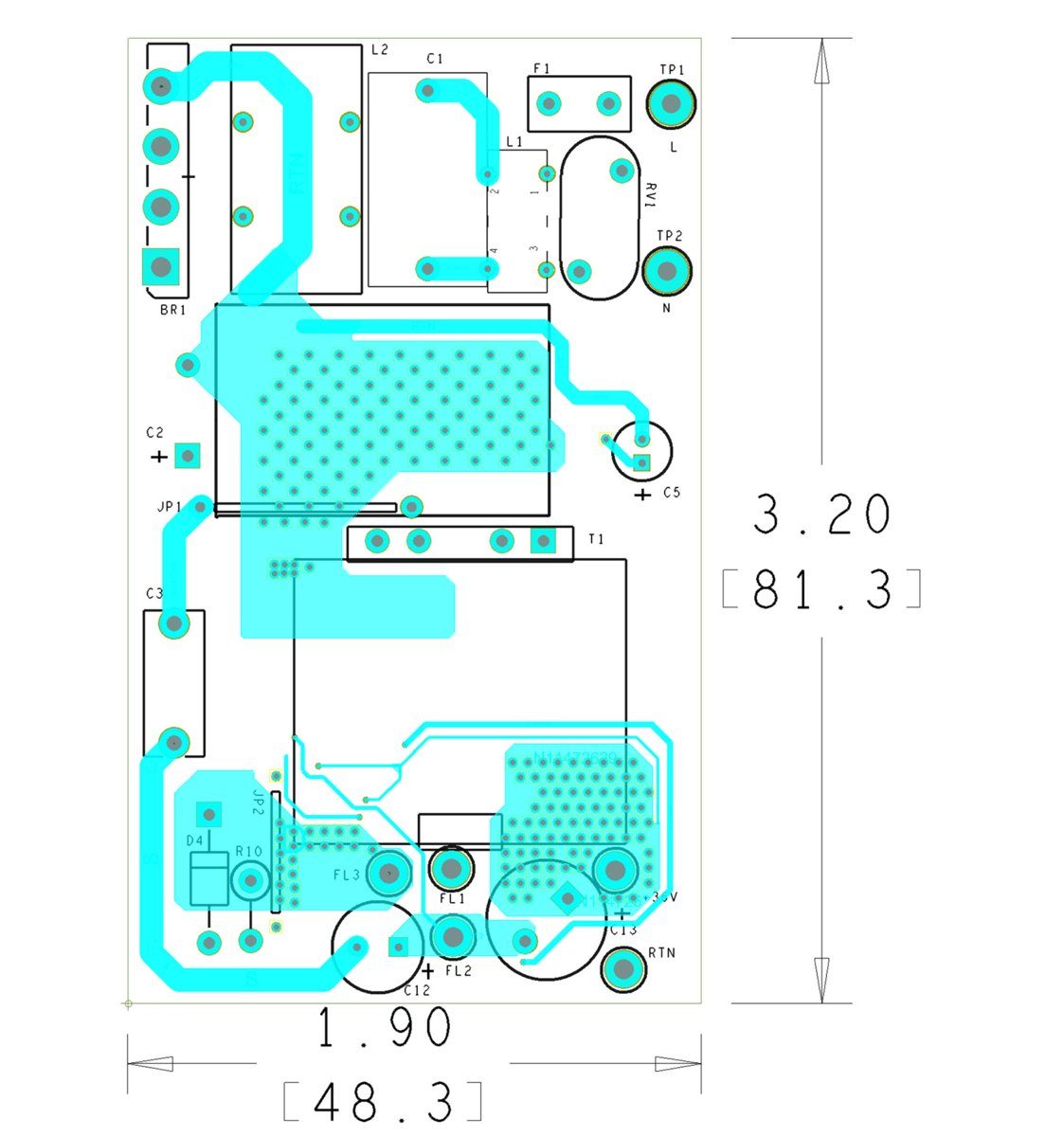

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
