Zigbee-датчик открытия (геркон) на CC2530 — батарея CR2032, прошивка PTVO

Zigbee-оконечное устройство — батарейный датчик открытия (для дверей, окон и т. п.). На базе Zigbee-SoC Texas Instruments CC2530, прошивается прошивкой PTVO для полной Zigbee-функциональности. Цель — повторить готовый датчик двери/окна и сделать его как можно меньше «в DIY-условиях». Лицензия — общественное достояние.

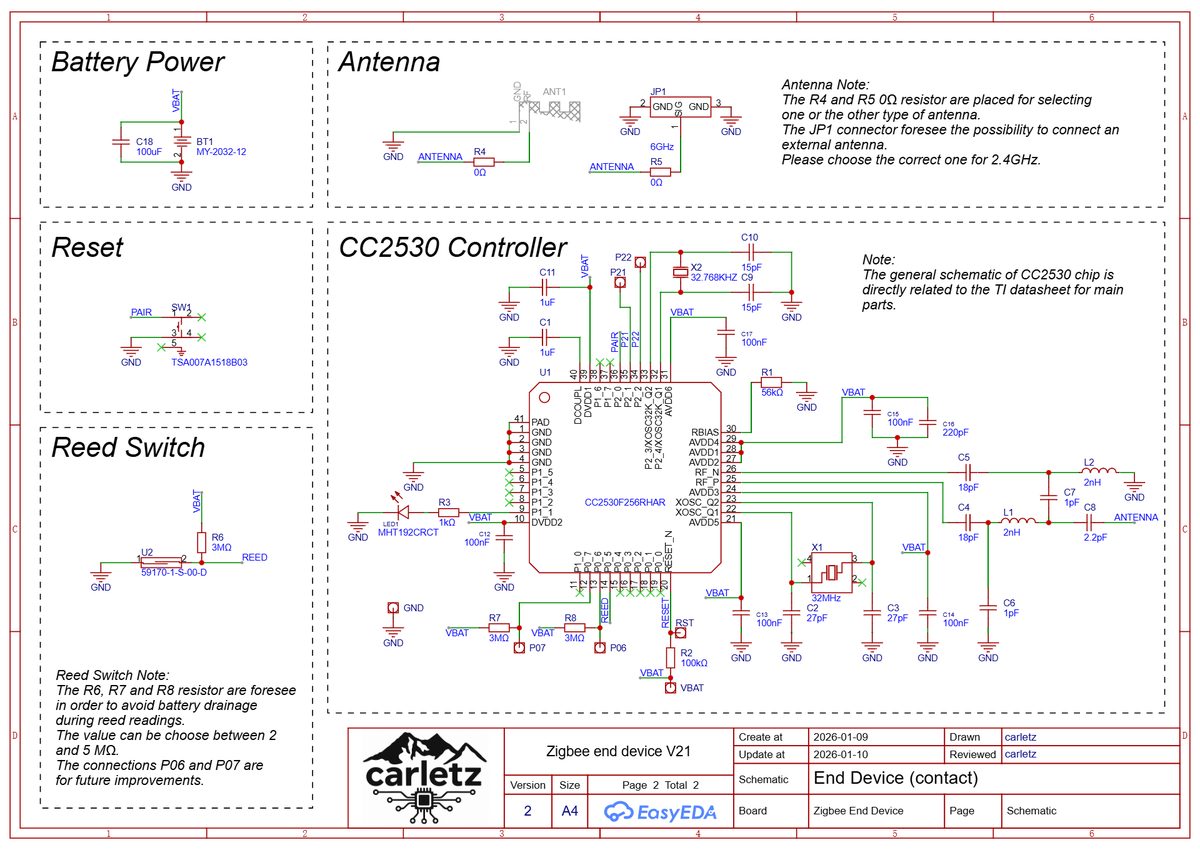

Первый вариант был на компонентах 0402 (красиво в проекте, но крайне сложно паять вручную); эта версия — на 0603, что проще для ручной сборки. Возможности: совместимость с Zigbee 1.2 (прошивка PTVO); микроконтроллер CC2530F256; питание от CR2032; встроенный геркон для детекции контакта; светодиод статуса/сопряжения; кнопка сброса; компактность под корпус. Pogo-контакты слева — только для программирования. Исходники — на GitHub (carletz/Zigbee-end-device).

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/carletz.slug/zigbee-end-device-v21
