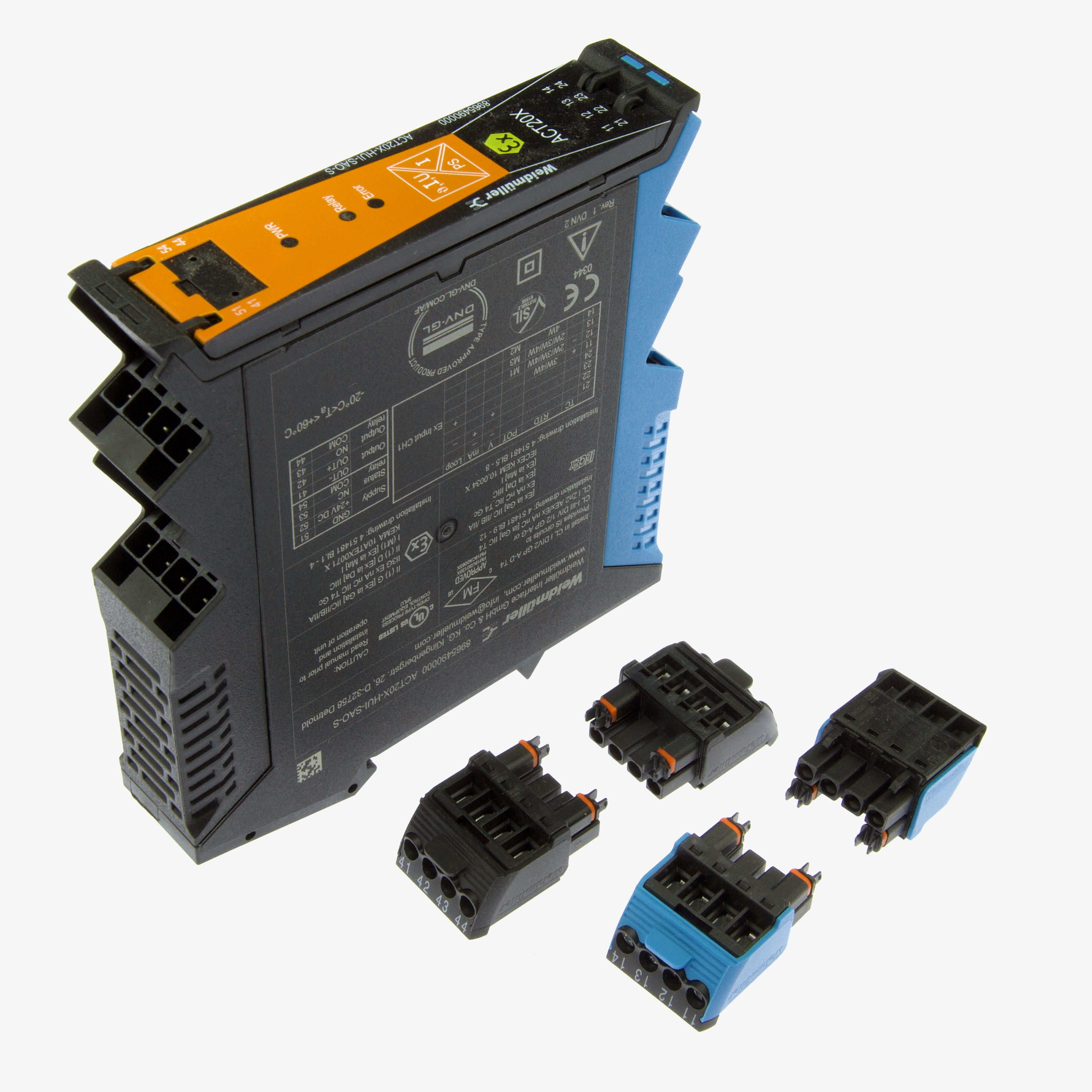

8965490000 ACT20X-HUI- SAO-S Коммутирующий усилитель
Клеммники · Производитель: WeidmullerЗапад
ACT20X-HUI-SAO-S, 113.6 mm, 74 years, 22.5 mm
Предложений: 1 · Всего: 3 шт
Технические параметры
| Тип | ACT20X-HUI-SAO-S |
| Глубина | 113.6 mm |
| MTBF | 74 years |
| Ширина | 22.5 mm |
| Высота | 119.2 mm |
| Tproof | 4 years |
| SFF % | 93% |
| Степень загрязнения | 2 |
| Тип соединения | винтовое |
| Режим запроса | High Demand rate 3000 s |
| Напр. изоляции | 2.6 kV (input / output) |
| Влажность | 0...95% (no condensation) |
| Маркировка Ex | II (1) G [Ex ia Ga] IIC/IIB/IIA, I (M1) [Ex ia Ma] I, II (1) G [Ex ia Ga] IIC, II (1) D [Ex ia Da] IIIC |
| Описание | Ex universal measurement isolating transformer and trip amplifier |
| Ном. напряжение | 300 V |
| Мощность P0 | 40 mW |
| Нетто вес | 202 g |
| Типы датчиков | PT10, PT20, PT50, PT100, PT250, PT300, PT400, PT500, PT1000, Ni50, Ni100, Ni120, Ni1000, Thermocouples B, E, J, K, N, R, S, T, L, U, Potentiometer 10 Ω…10 kΩ, Resistance 0 - 12 kΩ |
| Категория SIL | SIL 2 |
| Тип выхода | активный или пассивный |
| Номер заказа | 8965490000 |
| Питание датчика | 21.4...16.5 V DC / 0...20 mA |
| Ток I0 | 18.4 mA |
| Напряжение U0 | 8.7 V DC |
| Темп. хранения | -20 to 85 °C |
| Раб. температура | -20 to 60 °C |
| PFDavg за 1 год | 2.82 x 10^-4 |
| Срок гарантии | 3 years |
| PFDavg за 2 года | 4.63 x 10^-4 |
| Степень защиты | IP20 |
| PFDavg за 5 лет | 1.00 x 10^-3 |
| Станд. ЭМС | DIN EN 61326, NE 21 |
| Ресурс реле | 100000 times |
| Потребляемая мощн. | ≤ 2.1 W |
| Функции аварии | Short circuit at input, Open circuit at input, No supply voltage, Device error |
| Напряжение питания | 19.2…31.2 V DC |
| Сертификат SIL | SIL 2 |
| Тип выхода аварии | 1 NC (voltage-free) status relay |
| Макс. момент затяжки | 0.6 Nm |
| Ток импеданса нагрузки | ≤ 600 Ω |
| Диапазон фиксации макс. | 2.5 mm² |
| Мин. момент затяжки | 0.4 Nm |
| Диапазон фиксации мин. | 0.25 mm² |
| Классификация ETIM | EC002653 |
| Предел выходного сигнала | 3.8…20.5 mA / 0…20.5 mA (dependent on range) |
| Макс. сечение AWG | AWG 12 |
| Метод настройки | FDT/DTM software with configuration adapter CBX200 USB |
| Диапазоны входного тока | 0...20 mA, 4...20 mA |
| Мин. сечение AWG | AWG 26 |
| Ном. сечение зажима | 2.5 mm² |
| Диапазон входного напряжения | 0…1 V DC, 0.2…1 V DC, 1…5 V DC, 0…(5)10 V, 2…10 V DC |
| Классификация eClass | 27-21-01-20 |
| Место установки | Device installed in safe area, zone 2 |
| Диапазоны выходного тока | 0…20 / 4…20 / 20…0 / 20…4 mA |
| Безопасное состояние релейного выхода | обесточенный |
| Интервал теста диагностики | 30 s |
| Входное сопротивление (ток) | 20 Ω + PTC 50 Ω @ 28 V |
| Входное сопротивление (напряжение) | >10 MΩ @ 600 mV, 2 MΩ |
| Среднее время ремонта | 24 h |
| Диапазоны входной температуры | PT100: -200…+850 °C, PT200: -200…+850 °C, PT1000: -200…+850 °C, NI100: -60…+250 °C, Ni120: -80…+320 °C, NI1000: -60…+250 °C, B: +100…+1820 °C, E: -100…+1000 °C, J: -100…+1200 °C, K: -180…+1372 °C, L: -200…+900 °C, N: -180…+1300 °C, R: -50…+1760 °C, S: -50 |
| Тип реле выхода | 1 NO |
| Безопасное состояние аналог. выхода | ≤ 3.6 mA or ≥ 21 mA |
| Время отклика сигнала | < 0.5 s (opto output) |
| Настраиваемый выходной ток | 0…23 mA |
| Отказоустойчивость HFT | 0 |
| Влияние сопротивления нагрузки | ≤ 0.01% of span / 100 Ω |
| Мощность выхода аварии безопасная зона | ≤ 62.5 VA / 32 W |
| Мощность выхода аварии зона 2 | ≤ 16 VA / 32 W |
| Тип искробезопасной цепи | активный или пассивный |
| Время отклика температуры | < 1.1 s (opto output) |
| Мощность вых. безопасн. | ≤ 500 VA / 60 W |
| Мощность вых. зона 2 | ≤ 16 VA / 32 W |
| Сопротивление измерительной линии | ≤ 50 Ω |
| Вероятность отказа в час | 4.33 x 10^-8 h^-1 |
| Пост. ток выхода аварии безопасная зона | ≤ 0.5 A AC / 0.3 A DC |
| Пост. ток выхода аварии зона 2 | ≤ 0.5 A AC / 1 A DC |
| Непрерывный ток вых. безопасн. | ≤ 2 A AC/DC |
| Непрерывный ток вых. зона 2 | ≤ 2 A AC/DC (Zone 2 area) |
| Интенсивность безопасных обнаруженных отказов | 0 FIT |
| Ном. напряжение выхода аварии безопасная зона | ≤ 125 V AC / 110 V DC |
| Ном. напряжение выхода аварии зона 2 | ≤ 32 V AC / 32 V DC |
| Интенсивность безопасных необнаруженных отказов | 278 FIT |
| Ном. коммут. напряжение вых. безопасн. | ≤ 250 V AC / 30 V DC |
| Ном. коммут. напряжение вых. зона 2 | ≤ 32 V AC / 32 V DC |
| Интенсивность опасных обнаруженных отказов | 352 FIT |
| Интенсивность опасных необнаруженных отказов | 43 FIT |
