Итоговый обзор: десять ключевых положений об RS-485

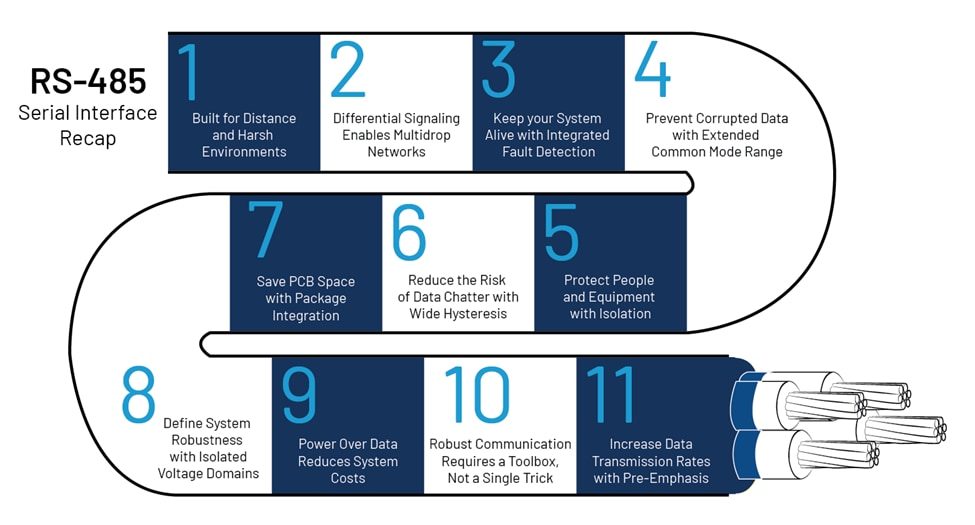

Заключительная часть серии о последовательных интерфейсах сводит воедино десять главных положений об RS-485: дифференциальная передача и многоточечные сети, встроенная защита, расширенный диапазон синфазного напряжения −7 В…+12 В, изоляция, гистерезис 250 мВ, питание по линиям данных и скорости почти до 100 Мбит/с.

После подробного разбора базовых принципов последовательных интерфейсов, граничных режимов работы и проектных компромиссов пришло время подвести итог этой серии. RS-485 остаётся одним из самых распространённых промышленных стандартов связи и благодаря простоте, надёжности и масштабируемости служит основой многоточечных сетей на заводах, в зданиях и инфраструктурных системах.

1. RS-485 создан для больших расстояний и тяжёлых условий эксплуатации

Все полевые шины и их физические уровни разработаны специально для связи на большие расстояния в условиях электрических помех. И RS-485, и CAN используют дифференциальную передачу: данные представляются разностью напряжений между двумя проводами, а не абсолютным напряжением относительно земли. В RS-485 логическое состояние определяется сравнением линий A и B. Поскольку приёмник учитывает только разность между ними, система естественным образом справляется с разностью потенциалов земли, возникающей на длинных кабелях. Это свойство делает RS-485 особенно подходящим для промышленных задач с жёсткими требованиями к надёжности.

2. Дифференциальная передача делает возможными многоточечные сети

Одно из главных преимуществ RS-485 — поддержка многоточечной связи: несколько узлов могут использовать одну общую шину, что позволяет гибко наращивать сеть, сдерживая сложность кабельной разводки. Хотя и RS-485, и CAN используют дифференциальные сигналы, правила определения логического уровня у них различаются. RS-485 определяет логику по тому, на какой из линий напряжение выше, тогда как CAN проверяет, разведены ли CANH и CANL драйвером или удерживаются равными. Главное же в том, что дифференциальная передача позволяет приёмнику учитывать относительное соотношение линий, а не абсолютные напряжения, что обеспечивает большую дальность и более высокую помехоустойчивость.

3. Встроенная защита от неисправностей обеспечивает непрерывную работу системы

В реальном мире проблемы возникают постоянно. Дефекты печатной платы, замыкания при пайке, ошибки монтажа, импульсные перенапряжения, передавленные и повреждённые кабели, треснувшая оболочка — всё это может уничтожить незащищённый трансивер в момент подачи питания. Трансиверы RS-485 со встроенным обнаружением неисправностей и защитой от перенапряжений значительно повышают живучесть системы. Защитные функции интегрированы в кристалл, что экономит место на плате и снижает стоимость спецификации материалов (BOM), а после устранения неисправности система возобновляет работу самостоятельно, без замены оборудования.

4. Значение расширенного диапазона синфазного напряжения выше, чем принято считать

Стандарт RS-485 задаёт диапазон синфазного напряжения от −7 В до +12 В, однако реальные промышленные условия нередко выходят за эти пределы. Электродвигатели, индуктивные нагрузки и импульсные источники питания могут значительно поднять или опустить синфазное напряжение, выведя его за номинальный интервал. Трансиверы с расширенным диапазоном синфазного напряжения сохраняют устойчивую связь даже тогда, когда внешние воздействия смещают синфазное напряжение от нормального значения.

5. Гальваническая изоляция защищает людей и оборудование

Изолированные трансиверы RS-485 содержат внутри кристалла физический изоляционный барьер между логической стороной и стороной шины, обеспечивая критически важную защиту. Данные передаются через барьер с помощью встроенных трансформаторов или конденсаторов, а высоковольтные переходные процессы полностью блокируются. Электрическая изоляция защищает как чувствительные компоненты, так и обслуживающий персонал, устраняет земляные петли, снимает ограничения на расстояние между узлами и не ухудшает целостность сигнала.

6. Широкий гистерезис приёмника снижает число ложных переключений данных

Ни одна система связи не может полностью избежать помех. Экранирование и фильтрация снижают шум, но самая первая и эффективная линия защиты — широкий входной гистерезис приёмника. Трансивер с большим окном гистерезиса (типовое значение 250 мВ) почти не подвержен ложным переключениям уровня из-за шума, что заметно уменьшает число ошибочных переходов данных и снижает частоту битовых ошибок. Поэтому схема с гистерезисом — практичный, но часто упускаемый разработчиками приём проектирования.

7. Степень интеграции корпуса влияет на стоимость и площадь платы

Если требуется добавить изоляцию, выбор исполнения микросхемы имеет решающее значение. Основные решения делятся на два класса: цифровые изоляторы со встроенным трансивером полевой шины и более интегрированные комплексные решения, в которых на кристалле дополнительно размещён DC/DC-преобразователь питания. Более высокая степень интеграции обычно существенно экономит место на печатной плате и упрощает проектирование питания. Тщательная оценка достоинств и недостатков разных вариантов корпусирования на раннем этапе проектирования позволяет затем сократить затраты и сроки разработки.

8. Архитектура доменов напряжения определяет общую устойчивость системы

При проектировании нескольких сосуществующих изолированных шин необходимо тщательно планировать структуру доменов напряжения. Вариант с общим изолированным доменом проще всего по структуре и разделяет логическую сторону и сторону шины, однако между отдельными шинами легко возникает взаимное влияние помех. Вариант с несколькими независимыми изолированными доменами наиболее устойчив: неисправность или переходная помеха на одной шине не передаётся на остальные. Выбор схемы следует делать с учётом сложности системы и допустимого уровня риска.

9. Питание по линиям данных снижает общую стоимость системы

Такие технологии, как Home Bus™, PD LinK™ и SPoE™, позволяют передавать электропитание по уже имеющимся кабелям данных, сокращая расход кабеля и затраты на разъёмы. Раньше для питания по линиям данных требовался специальный механизм кодирования для поддержания баланса постоянной составляющей. Новое решение, представленное компанией ADI, снимает это ограничение: питание передаётся одновременно с данными без изменения протокола связи и без дополнительной программной нагрузки. Питание по линиям данных не только экономит средства, но и делает прокладку жгутов гибче в приложениях, где узлы сети нужно размещать свободно или их состав меняется динамически.

10. Надёжная связь требует сочетания нескольких мер, а не одного решения

Добиться надёжной связи каким-то одним решением невозможно. Для низкой частоты битовых ошибок нужен комплекс мер: экранирование, оптимизация скорости передачи, схемы кодирования, коррекция ошибок, расширенный диапазон синфазного напряжения, схемы с широким гистерезисом, гальваническая изоляция. Любая разработка — это компромисс между стоимостью и характеристиками, а новое поколение интегрированных микросхем RS-485 позволяет легко получить стабильные характеристики связи при умеренных затратах.

Передовые методы обработки сигнала, такие как предыскажение (pre-emphasis) и эквалайзинг, позволяют RS-485 достигать скорости передачи почти 100 Мбит/с. Предыскажение особенно выгодно тем, что адаптивно подстраивается без точного знания длины кабеля и скорости передачи. Такие микросхемы, как MAX22502, наглядно доказывают, что на базе современных полупроводниковых технологий характеристики передачи RS-485 могут значительно превзойти традиционные пределы.
