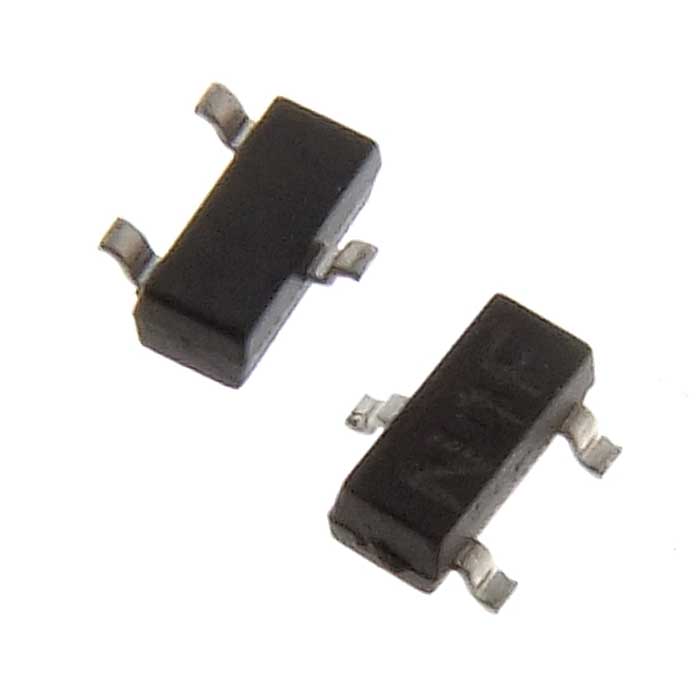

BAT54S
Диоды Шоттки · Производитель: DIOSКитай
30 В, 200 мА, 0.4 В, 10 пФ
Предложений: 1 · Всего: 45 шт
Технические параметры
| Макс. обратное напряжение (V_RRM) | 30 В |
| Макс. прямой ток (I_F) | 200 мА |
| Прямое напряжение (V_F) | 0.4 В |
| Ёмкость (C_d) | 10 пФ |
| Время обратного восстановления (t_rr) | 5 нс |
| Конфигурация | Series |
| Рабочая температура (T_j) | от -55 до 150 |
| Корпус | SOT-23 |
| Корпус | SOT23 |
| Тип монтажа | SMD |
| Описание | Schottky barrier diode, dual series configuration |
| Артикул | BAT54S |
| Конфигурация | series (anode of diode 1, cathode of diode 2, common cathode/anode) |
| Прямое напряжение | 1 В |
| Обратный ток | 2 мкА |
| Обратное напряжение | 30 В |
| Темп. хранения | -55~+150 °C |
| Диап. темп. хр. | -65°C to +150°C |
| Емкость диода | 10 пФ |
| Рассеиваемая мощность | 200 мВт |
| AEC-Q101 | Да |
| Размеры упаковки | 3.0mm x 1.4mm (max body) |
| Напряжение блокировки DC | 30 В |
| Темп. перехода | 125 °C |
| Макс. прямой ток | 200mA |
| Макс. обратное напряжение | 30V |
| Время обратного восстановления | 5 нс |
| Непрерывный прямой ток | 200 мА |
| Раб. имп. обратное напряжение | 30 В |
| Имп. обратное напряжение | 30 В |
| Макс. темп. перехода | 150°C |
| Повторяющийся пиковый прямой ток | 300 мА |
| Термосопротивление переход-среда | 500 °C/Вт |
| Soldering footprint wave | 4.6mm x 2.6mm (solder lands) |
| Неповтор. импульсный ток | 600 мА |
| Диапазон темп. окр. | -55°C to +150°C |
| Макс. время обрат. восстановления | 5ns |
| Forward voltage at 1mA max | 320mV |
| Reverse current at 25V max | 2µA |
| Soldering footprint reflow | 3.3mm x 1.9mm (solder lands) |
| Diode capacitance at 1V max | 10pF |
| Forward voltage at 10mA max | 400mV |
| Forward voltage at 30mA max | 500mV |
| Макс. общая рассеиваемая мощность | 250mW |
| Forward voltage at 0.1mA max | 240mV |
| Forward voltage at 100mA max | 800mV |
| Repetitive peak forward current max | 300mA |
| Non repetitive peak forward current max | 600mA |
| Макс. тепловое сопр. переход-среда | 500K/W |
Где купить
Добавьте позиции в корзину — заказ оформляется у поставщиков
Текущая привязка:BAT54SDIOSДиоды Шоттки
Поставщик
Сэлком
Арт.: 145675
Самовывоз и доставка
Цена
0,46 ₽
от 500 шт
Наличие
45 шт
Доставка
1 дн.
